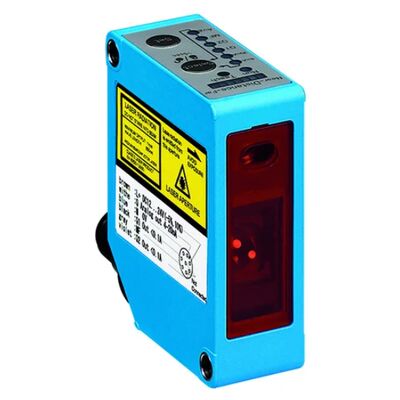

Powtórzona dokładność 30 mikrometrów czujnik optyczny SICK OD2-P120W60I2

Miejsce pochodzenia	Niemcy
Nazwa handlowa	SICK
Numer modelu	UM18-218161101
Minimalne zamówienie	1
Cena	INQUIRY
Szczegóły pakowania	Oryginalny
Czas dostawy	W magazynie/1-3 dni
Zasady płatności	T/T
Możliwość Supply	99+

Szczegóły Produktu

Nr zamówienia	6036625	Typ produktu	Optyczny laserowy czujnik przemieszczenia
Szereg	Miniaturowy czujnik odległości OD2	Zakres pomiarowy	60 ~ 180 mm
Odległość referencyjna	120 mm	Dokładność powtarzania	30 μm
Błąd liniowości	±120 µm	Waga	Około 25g
Podkreślić	SICK czujnik optyczny OD2-P120W60I2 , SICK czujniki przemysłowe OD2-P120W60I2

Zostaw wiadomość

opis produktu

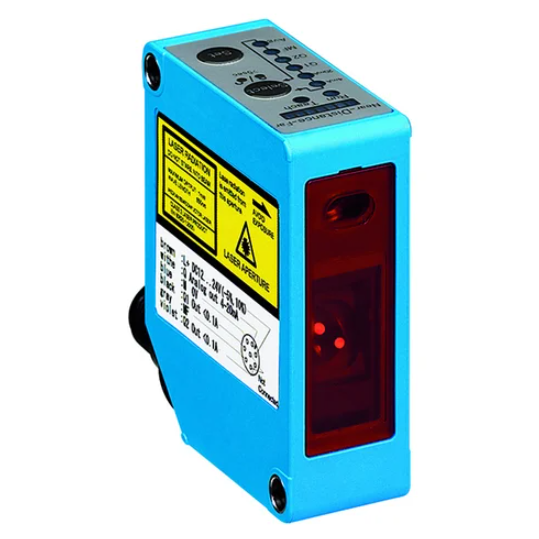

SICK OD2-P120W60I2 Optyczny czujnik przemieszczenia | Precyzyjny pomiar bezdotykowy

Wprowadzenie do czujnika przemieszczenia SICK OD2-P120W60I2

TheCHORY OD2-P120W60I2(Numer zamówienia: 6036625) to wysokowydajny optyczny czujnik przemieszczenia z renomowanej serii OD Value, przeznaczony do precyzyjnego, bezdotykowego pomiaru odległości w wymagających środowiskach przemysłowych. Ten kompaktowy, prostokątny czujnik łączy zaawansowaną technologię laserową z solidną konstrukcją, aby zapewnić niezawodne i powtarzalne pomiary w szerokiej gamie materiałów i powierzchni.

Niezależnie od tego, czy potrzebujesz monitorować poziomy napełnienia, weryfikować wyrównanie części, czy pozycjonować komponenty z dokładnością na poziomie mikrona, OD2-P120W60I2 oferuje wydajność i elastyczność umożliwiające optymalizację zautomatyzowanych procesów.

Kluczowe funkcje i dane techniczne

Podstawowe wskaźniki wydajności

Specyfikacja	Wartość
Zakres pomiarowy	60 mm do 180 mm (nominalnie 120 mm ± 60 mm)
Typ wyjścia	Wyjście prądowe 4-20 mA + 2 wyjścia cyfrowe PNP
Powtarzalność	30 µm (w warunkach standardowych)
Liniowość	± 120 µm (w warunkach standardowych)
Czas reakcji	≥ 1 ms
Pomiar częstotliwości	≤ 2 kHz

Zalety techniczne

Widoczny czerwony laser klasy 2(IEC 60825-1:2014) dla bezpiecznej obsługi i łatwego ustawiania
Kompaktowa konstrukcja(20 mm x 40 mm x 15 mm) do instalacji o ograniczonej przestrzeni
Stopień ochrony IP67do pyłoszczelnej i wodoodpornej pracy w trudnych warunkach przemysłowych
Zintegrowany kabel o długości 2 mdo elastycznego montażu i podłączenia
Ustawienie wartości średniej(1–64x) w celu zwiększenia stabilności pomiaru
Automatyczna regulacja czułoścido radzenia sobie ze zmiennymi warunkami powierzchniowymi
Możliwość uczenia wyjść analogowychdo szybkiej i łatwej konfiguracji
Odwracalne wyjścia cyfrowedo wszechstronnej integracji z systemami sterowania

Jak to działa: zaawansowana technologia przemieszczenia optycznego

SICK OD2-P120W60I2 wykorzystuje zasady pomiaru czasu przelotu, aby określić odległość do obiektu z wyjątkową precyzją. Czujnik emituje widoczną czerwoną wiązkę lasera (rozmiar plamki 1 mm x 1,5 mm w odległości 120 mm), która odbija się od powierzchni docelowej. Mierząc czas potrzebny światłu na podróż do obiektu i z powrotem, czujnik oblicza dokładną odległość i przetwarza ją na proporcjonalny sygnał analogowy 4–20 mA i dwa wyjścia cyfrowe PNP.

Ta bezkontaktowa metoda pomiaru eliminuje zużycie związane z fizycznymi czujnikami kontaktowymi, zapewniając długą żywotność i stałą wydajność nawet w zastosowaniach wymagających dużej liczby cykli.

Zastosowania: Wszechstronne rozwiązania dla wyzwań przemysłowych

OD2-P120W60I2 wyróżnia się w szerokim zakresie zastosowań przemysłowych w wielu sektorach:

Produkcja i montaż

Precyzyjne pozycjonowanie: Prowadź roboty do montażu przedniej szyby, umieszczania komponentów i operacji dozowania
Monitorowanie poziomu napełnienia: Sprawdź poziom cieczy lub materiałów sypkich w pojemnikach i lejach samowyładowczych
Wyrównanie części: Sprawdź prawidłowe ustawienie komponentów podczas procesów montażu
Kontrola podwójnego arkusza: Wykrywa wiele warstw podczas podawania arkuszy

Robotyka i Automatyka

Pozycjonowanie chwytaka: Zapewnij dokładne rozmieszczenie narzędzi i przedmiotów obrabianych
Wyrównanie wózka: Utrzymuj precyzyjne pozycjonowanie ruchomych części w systemach zautomatyzowanych
Pozycjonowanie magazynu: Zoptymalizuj obsługę paneli słonecznych, podzespołów elektronicznych i innych delikatnych przedmiotów

Kontrola jakości i inspekcja

Monitorowanie wzrostu: Zmierz i weryfikuj wymiary elementów optycznych, odlewów i części obrobionych
Pomiar grubości folii: Monitoruj pozostałą folię na maszynach do nawijania
Monitorowanie wlewków: Zapewnienie prawidłowego wyrzucania wlewków w procesach odlewania

Instalacja i konfiguracja: szybka integracja zapewniająca natychmiastowe rezultaty

OD2-P120W60I2 zaprojektowano z myślą o prostej instalacji i konfiguracji:

Montowanie: Konstrukcja do montażu na podwoziu umożliwia bezpieczne mocowanie w dowolnej orientacji
Zasilanie: Działa przy napięciu 12–24 V DC w celu zapewnienia zgodności ze standardowymi przemysłowymi systemami zasilania
Połączenie: Zintegrowany kabel o długości 2 m ułatwia okablowanie systemów sterowania
Nauczanie: Intuicyjna konfiguracja za pomocą wielofunkcyjnego wejścia dla funkcji wyłączania lasera, zewnętrznego uczenia i wyzwalania
Konfiguracja: Dostosuj ustawienia wartości średniej i parametry wyjściowe, aby dopasować je do wymagań konkretnego zastosowania

Dlaczego warto wybrać SICK OD2-P120W60I2?

Niezawodność sprawdzona w branży: Ponad 70 lat doświadczenia firmy SICK w zakresie czujników zapewnia długoterminową wydajność i trwałość
Niezrównana precyzja: Powtarzalność 30 µm umożliwia wysoką dokładność kontroli procesu
Elastyczna integracja: Wiele opcji wyjściowych i możliwych do nauczenia funkcji dostosowuje się do różnorodnych wymagań systemowych
Solidna konstrukcja: Stopień ochrony IP67 jest odporny na kurz, wilgoć i trudne warunki pracy
Ekonomiczne rozwiązanie: Redukuje przestoje i koszty konserwacji w porównaniu z kontaktowymi systemami pomiarowymi

Dane techniczne (pełne szczegóły)

Kategoria	Dane techniczne
Mechaniczny	- Materiał obudowy: tworzywo sztuczne - Wymiary: 20 mm x 40 mm x 15 mm - Waga: 25 g (w przybliżeniu) - Typ połączenia: kabel o długości 2 m
Elektryczny	- Napięcie zasilania: 12–24 V DC - Pobór prądu: ≤ 50 mA - Prąd wyjściowy: 4–20 mA (analogowy), maks. 100 mA na wyjście PNP
Środowiskowy	- Temperatura pracy: -10°C do +40°C - Temperatura przechowywania: -25°C do +70°C - Stopień ochrony: IP67 (IEC 60529)
Charakterystyka lasera	- Typ: Widoczny czerwony laser - Klasa lasera: 2 (IEC 60825-1:2014) - Długość fali: 650 nm - Rozmiar plamki świetlnej: 1 mm x 1,5 mm (w odległości 120 mm)

Informacje o zamawianiu

Numer części: OD2-P120W60I2 (6036625)
Akcesoria: Wsporniki montażowe, osłony ochronne i kable przedłużające dostępne osobno

Wniosek

TheCHORY OD2-P120W60I2optyczny czujnik przemieszczenia zapewnia precyzję, niezawodność i elastyczność niezbędną do optymalizacji procesów przemysłowych w zastosowaniach produkcyjnych, robotyce i kontroli jakości. Dzięki bezkontaktowej technologii pomiarowej, solidnej konstrukcji i łatwej integracji czujnik ten jest doskonałą inwestycją dla firm pragnących poprawić wydajność, obniżyć koszty i poprawić jakość produktu.
