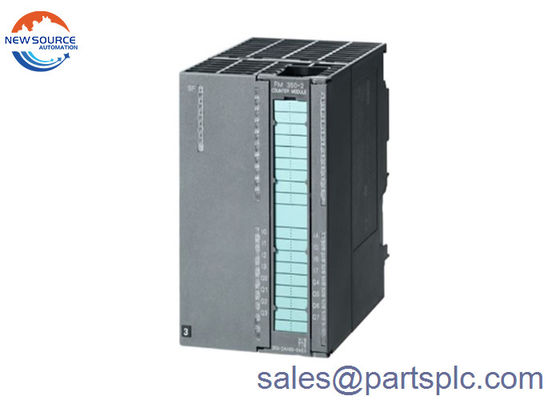

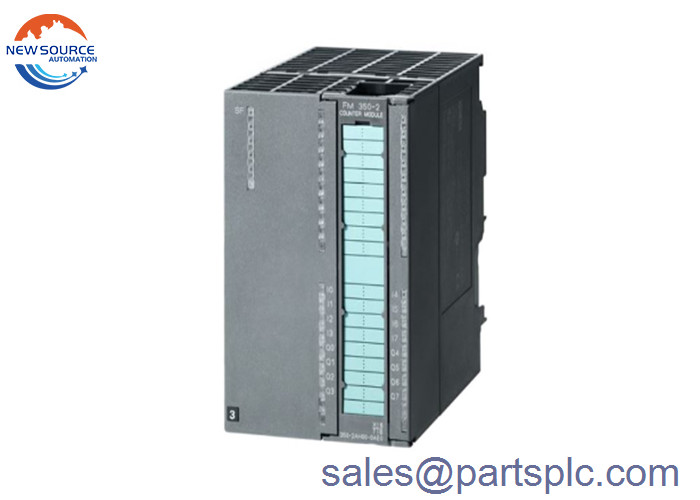

Siemens 6ES7350-2AH01-0AE0 Simatic S7 300 moduł licznika 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, Moduł licznikowy FM 350-2, 8 kanałów, 20 kHz, koder 24 V do liczenia, pomiaru częstotliwości, pomiaru prędkości, pomiaru długości okresu, dawkowania włączniepakiet konfiguracyjny i dokumentacja elektroniczna na CD-ROM

Napięcie zasilania
napięcie pomocnicze 1L+, napięcie obciążenia 2L+
● Wartość nominalna (przewód prądowy) 24 V
● dopuszczalny zasięg, dolna granica (DC) 20,4 V
● dopuszczalny zasięg, górna granica (DC) 28,8 V
Prąd wejściowy
z napięciem obciążenia L+ (bez obciążenia), maks. 150 mA
z przyczepy 5 V prądu stałego, maks. 100 mA
Zaopatrzenie w koder
Zaopatrzenie w koder NAMUR
● 8,2 V Tak
● Prąd wyjściowy maks. 200 mA
Utrata mocy
Utrata mocy, typ. 10 W
Wpisy cyfrowe
Liczba wpisów cyfrowych 8
Liczba wpisów NAMUR 8
Funkcje 1 każda dla bramy startu/bramy zatrzymania
Napięcie wejściowe
● dla sygnału "0" -3 do +5V
● dla sygnału "1" od 11 do 30,2 V
Prąd wejściowy
● dla sygnału "0", maks. (dopuszczalny prąd spoczynkowy) 2 mA
● dla sygnału "1", typ 9 mA
Opóźnienie wejścia (dla wartości znamionowej napięcia wejściowego)
dla wejścia standardowego

Długość kabla
● osłonięte, maksymalnie 100 m
Wyjścia cyfrowe
Liczba wyjść cyfrowych 8
Ochrona przed zwarciem Tak
Ograniczenie indukcyjnego napięcia wyłączenia do L+ (-40 V)
Napięcie wyjściowe
● dla sygnału "1", min. L+ (-0,8 V)

● dla sygnału "1" wartość znamionowa 0,5 A
● dla sygnału "0" prąd pozostały maksymalnie 0,5 mA
Opóźnienie wyjścia przy obciążeniu oporowym
● od 0 do 1, maks. 300 μs
Częstotliwość przełączania
● z obciążeniem rezystywnym, maks. 500 Hz
● z obciążeniem indukcyjnym, maksymalnie 0,5 Hz
Całkowity prąd wyjściowy (na grupę)
instalacja pozioma
️ do 40 °C, maksymalnie 4 A
∼ do 60 °C, maksymalnie 2 A
wszystkie inne pozycje mocowania
≤ 40 °C, maks. 2 A
Długość kabla
● osłonięte, maks. 600 m
● bez osłony, maksymalnie 100 m
Koder
Kodery podłączalne
● Koder przyrostowy (asymetryczny) Tak
● 24 V inicjator Tak
● 24 V element kierunkowy Tak
● Koder NAMUR Tak
● Dwuprzewodowy czujnik Tak
Koder NAMUR
● Sygnał wejściowy do normy DIN 19 234
● Prąd wejściowy dla sygnału "0", maks. 1,2 mA
● Prąd wejściowy dla sygnału "1", min.
● Opóźnienie wejścia maks. 50 μs
● Częstotliwość wejścia, maksymalnie 20 kHz
● Długość kable, osłonięta, maksymalnie 100 m
Przerwy/diagnostyki/informacje o stanie
Funkcja diagnostyczna Tak; Informacje diagnostyczne czytelne
Systemy alarmowe
● Alarm diagnostyczny Tak; parametryzacyjny
● Przerwanie sprzętowe Tak, parametryzacja
Wskazanie diagnostyczne LED
● Błąd grupowy SF (czerwony) Tak
Przelicznik
Liczba wejść licznika 8; 32 lub ±31 bitów
Wprowadzenie licznika 24 V
● Napięcie wejściowe dla sygnału "0" -3 do +5V
● Napięcie wejściowe dla sygnału "1" od 11 do 30,2 V
● Prąd wejściowy dla sygnału "1", typ 9 mA
● Częstotliwość liczenia, maksymalnie 20 kHz; koder przyrostowy: 10 kHz
Potencjalna separacja
Wpływy cyfrowe z oddzieleniem potencjału
● pomiędzy kanałami a przyciskiem tła Tak; i osłony
Wyniki cyfrowe z potencjalnym oddzieleniem
● pomiędzy kanałami a przyciskiem tła Tak; i osłony
Licznik potencjalnego oddzielenia
● pomiędzy kanałami a przyciskiem tła Tak; i osłony
Metoda podłączenia
wymagany przedni złącze 1x 40 pinów
Wymiary
Szerokość 80 mm
Wysokość 125 mm
Głębokość 120 mm
