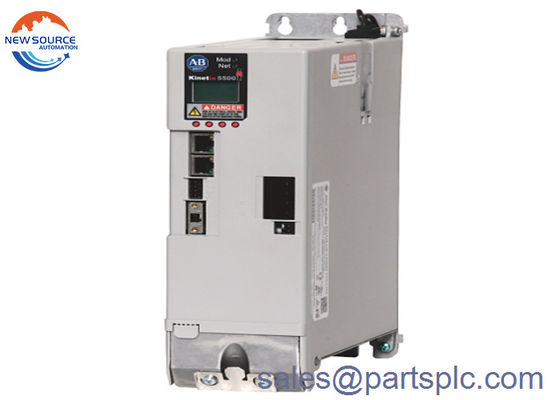

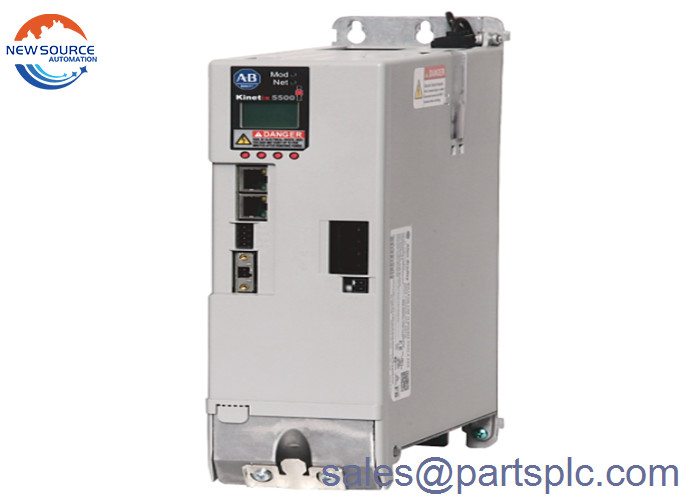

2198-H070-ERS2 Serwo napęd część systemu sterowania ruchem Kinetix 5500

2198-H070-ERS2 Serwo napęd część systemu sterowania ruchem Kinetix 5500

Zmiany, które mogą powodować występowanie niepożądanych objawów

2198-H070-ERS2 to serwo napęd Kinetix 5500.Ten serwo napęd został zaprojektowany w celu zaspokojenia wymagań dotyczących efektywności kosztowej, takich jak skalowalność dla przyszłych ulepszeń z obsługą nowoczesnych sterowników do bezpośredniej integracjiKompatybilnymi sterownikami są platformy Logix Programmable Automation Controller (PAC), w których parametry napędu mogą być bezpośrednio połączone z sterownikiem CompactLogix, ControlLogix i GuardLogix.

Integracja z platformą Logix jest nazywana integracją premier. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2 wymaga napięcia wejściowego 195-264 VAC, 3-fazowego z nominalnym wejściem 240 VAC i 324-528 VAC, 3-fazowego z nominalnym wejściem 480 VAC.Ma parametry wyjściowe 22.50 mocy ciągłej i 67,5 mocy szczytowej, podczas gdy moc ciągłego wyjścia wynosi 7,2 kW @ 230 Vrms, 3-fazowa i 14,9 kW @ 480 Vrms, 3-fazowa.W przypadku silnika obowiązujące wartości wyjściowe obejmują ciągły prąd wyjściowy 23.0 A i prąd wyjściowy szczytowy 81,3 A, podczas gdy moc wyjściowa silnika wynosi 7,0 kW @ 195-264 Vrms, 3-fazowa i 14,6 kW @ 324-528 Vrms, 3-fazowa.

2198H070-ERS2 jest wyposażony w system ochrony przed nad napięciem i pod napięciem oraz wykrywanie prądu krótkoobiegu.Przespienie przy wprowadzaniu 440 VDC @ 240 VAC i 810 VDC @ 480 VAC podczas gdy niespójność przy wprowadzaniu 138 VDC @ 240 VAC i 275 VDC @ 480 VACPrąd krótkoobiegu jest notowany na 200,000 A, symetryczny.

2198-H070-ERS2 to serwo napęd Kinetix 5500 z zintegrowanymi funkcjami bezpieczeństwa.wymagające mniejszej powierzchni paneli i tylko jeden kabel może być używany do uproszczenia okablowania systemuZapewnia wysoką wydajność i skalowalność przy niskich kosztach, a uzwojenia silnika są dopasowane do mocy napędowych, zapewniając bardziej wydajne rozmiarowanie systemu.2198-H070-ERS2 ma również podwójne porty Ethernet, umożliwiające obsługę topologii liniowych i DLR (Device Level Ring).Możliwość uruchomienia zarówno silników indukcyjnych, jak i serwomatów w jednej platformie napędowej dodatkowo upraszcza obsługę i konserwację systemu.

Napęd 2198-H070-ERS2 wymaga 3-fazowego napięcia wejściowego 190 - 528 V prądu przemiennego o częstotliwości 47 - 63 Hz. Ma prąd wejściowy prądu przemiennego głównego 23.7A, maksymalny prąd wejściowy 60A (0-szczyt) i prąd wejściowy prądu przemiennego 71.1A.Ma ciągły i szczytowy prąd wyjściowy 23A i 57.5A przy wartościach RMS (średni korzeń kwadratowy) i odpowiednio 32,5 i 81,3 przy wartościach szczytowych 0. Waży 9 funtów i ma wymiary 3,35 x 8,9 x 11,57 cali.Ma 97% wydajność przy pojemnościowej absorpcji energii 104.87 J. 2198-H070-ERS2 oferuje innowacyjne połączenie prądu AC/DC dla zastosowań wieloosiowych.Zintegrowane funkcje bezpieczeństwa umożliwiają pełną integrację projektu w aplikacjach Logix Designer dla ruchu, kontroli i bezpieczeństwa.
