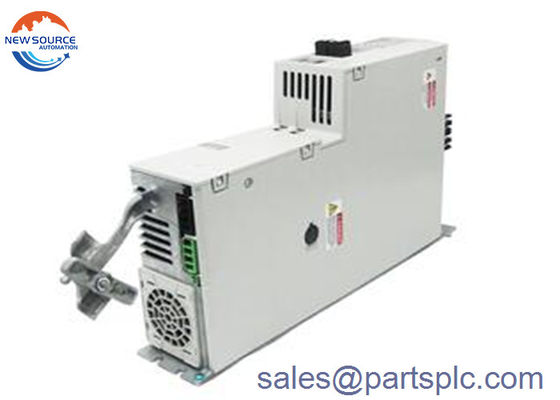

Moduł osi Allen Bradley 2198-D057-ERS3 Część systemu serwo Kinetix Ethernet I/P 5700

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 Dual Axis Inverter by to moduł napędowy z dwoma ośmiami, wykorzystywany w szerokim zakresie zastosowań w zakresie sterowania ruchem.Ma szerokość pasma prędkości 400 Hz z częstotliwością modulacji szerokości impulsu 4 KHz i prądem wyjściowym 23A, który osiąga szczyt 57A2198-D057-ERS3 ma moc wyjściową 15,6 kW przy 324-528 V ACRMS (trójfazowy) i prąd wejściowy stały 24,5 A stały przy 458-747 V stały z wewnętrzną pojemnością 705 °F.Napęd ma prąd sterujący 20,3 A prądu stałego dla silnika bez hamulca przy 24 V prądu stałego i 8,3 A prądu stałego przy 24 V prądu stałego dla silników z hamulcami i ma ogólny napięcie prądu 4 A.2198-D057-ERS3 ma odsetek temperatury zależnego rozpraszania mocy 252W przy 20%, 354W przy 40%, 456W przy 60%, 558W przy 80% i 660W przy 100%.

Inwerter 2198-D057-ERS3 ma zakres temperatury pracy od 0 do 50 stopni Celsjusza (32-122 stopni Celsjusza).Fahrenheit) w zakresie wilgotności względnej nie kondensacyjnej 5-95% i przechowywane w zakresie temperatury -40-70°CInwerter jest zaprojektowany do montażu na wysokości do 1500 metrów (4921 stóp) bez obniżania wartości,ale będzie się obniżał o 3% na każde 300 metrów powyżej 1500m i jest również zbudowany, aby wytrzymać wstrząs operacyjny 15G i wibracji 2G w 55-500Hz2198-D057-ERS3 waży około 6,76 kg (14,9 funtów) i ma wymiary 252 mm (9,92 cala) x 358 mm (14,09 cala) x 55 mm (2,17 cala).

2198-D057-ERS3 to serwo napęd Kinetixa, który jest częścią serwo systemu Kinetix 5700 Ethernet I/P.Ten serwo napęd jest używany do interfejsu z Kinetix serwo silników w celu wdrożenia ruchu i kontroli pozycjiWspiera zintegrowane sterowanie ruchem przez Ethernet I/P za pośrednictwem wbudowanych podwójnych portów komunikacji interfejsu RJ45 Ethernet.

2198-D057-ERS3 ma szerokość modułu 85 mm z fizycznymi wymiarami 9,92 x 3,35 x 17,0 cala lub 252 x 85 x 433 mm i waży 14,9 funtów lub 6,76 kg.Wspiera instalację zero stacking i zaprojektowany w celu zmniejszenia kosztów okablowania i instalacji.

Ten serwo napęd jest serwo napędem podwójnej osi i podwójnymi portami ethernet. it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
