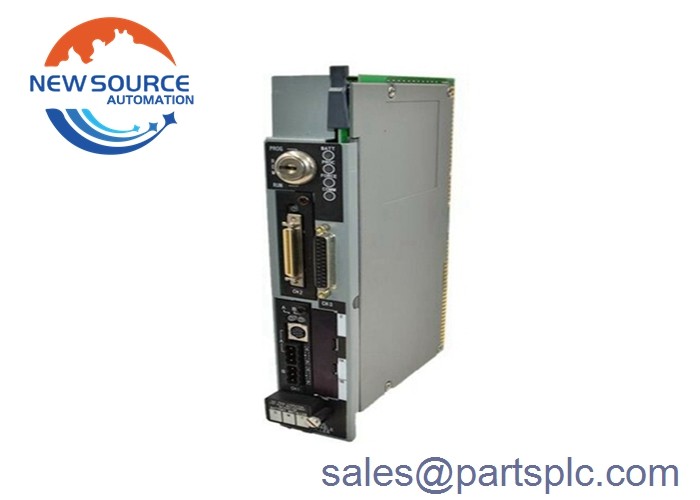

Allen Bradley 1785-L60L Series A Firmware Rev D Moduł procesora

1785-L60L

1785-L60L jest członkiem serii sterowników PLC-5.1785-L60L jest centralnym punktem łączącym lokalne, rozszerzonych i zdalnych modułów I/O na różnych rodzajach interfejsów komunikacyjnych, który pełni funkcję kręgosłupa systemu sterowania.Kontroler 1785-L60L ma trzy zintegrowane interfejsy komunikacyjne oznaczone jako kanał 1AKanał 1A i kanał 1B mogą funkcjonować jako zdalne skanery I/O, zdalne adaptery I/O lub jako interfejsy komunikacji DH+.,Kanał 2 jest portem rozszerzonego lokalnego I/O. Kontroler 1785-L60L posiada 25-pinnowy złącze oznaczone jako kanał 0 na przednim panelu.który obsługuje protokoły ASCII i DF1 full-duplex i half-duplex master oraz half-duplex slaveKanał 0 ma zielone światło wskazujące stan interfejsu komunikacyjnego.który jest połączeniem końcowym DH+ równoległym do kanału 1ADwa trzy-pin łączniki znajdują się na dolnej części przedniego panelu.Adaptory I/O zdalneNa przednim panelu 1785-L60L ′ znajduje się specjalny złącze oznaczone jako kanał 2, który służy do rozszerzonego lokalnego kontaktu I/O.

Tryb zdalnego skanera I/O odczytuje i zapisuje informacje I/O między sterownikiem a zdalnym urządzeniem I/O.1785-L60L jest sterownikiem nadzorczym dla pozostałych sterowników w trybie adaptera oraz dla pozostałych zdalnych adapterów I/O. Jeżeli kanał 1A lub 1B jest skonfigurowany jako zdalny adapter I/O,kontroler 1785-L60L zarządza I/O rezydentem kontrolera podczas komunikacji z kontrolerem nadzorującym za pośrednictwem zdalnego połączenia I/OPołączenie DH+ można skonfigurować na kanale 1A lub 1B na 1785-L60L.Komunikacja DH+ służy do tworzenia sieci peer-to-peer z innymi sterownikami PLC-5 lub innymi komponentami wyższego poziomu systemu sterowania. Programowanie kontrolera 1785-L60L może być również wykonywane za pośrednictwem łącza DH +. Za pomocą łącza DH + można programować jednocześnie wiele kontrolerów.Maksymalna długość kabla dla łącza DH+ zależy od prędkości transmisjiWażne jest, aby wszystkie urządzenia w połączeniu były skonfigurowane tak, aby komunikować się z tą samą prędkością.4 kilobity na sekundęRozszerzony lokalny łącze I/O jest przydatny, gdy potrzebne jest więcej I/O niż może zmieścić się w pojedynczym podwoziu, ale wymaga większej prędkości niż zdalne łącze I/O.1785-L60L i rozszerzony lokalny adapter I/O (ALX 1771-), zainstalowany w chassisie zdalnego I/O, połączony ze przewodem łącza I/O, tworzą rozszerzony lokalny łącze I/O. Rozszerzony lokalny link I/O jest ograniczony do 100 stóp kabla. Jeśli podwozie I/O musi być dalej od kontrolera, użyj zdalnego linku I/O.Rozszerzony lokalny łącze I/O to równoległy łącze umożliwiające sterownikowi 1785-L60L skanowanie maksymalnie 16 rozszerzonych podwozi I/O. Czas skanowania na rack na rozszerzonym lokalnym I / O wynosi 0,5 ms. 1785-L60L ma kilka wskaźników na przednim panelu, aby ułatwić interfejs użytkownika.Wskaźnik oznaczony BATT wyświetla stan baterii. Wskaźnik PROC pokazuje aktualny tryb sterowania. Na przykład jest zielony, gdy sterownik jest w trybie RUN, a czerwony, gdy coś jest nie tak.Wskaźnik siły jest bursztynowy, gdy siły I/O są włączone. Wskaźnik COMM jest połączony ze statusem łączności kanału 0. Kanały łączności 1A i 1B mają zarówno dedykowane wskaźniki stanu.posiada specjalny wskaźnik stanu.
