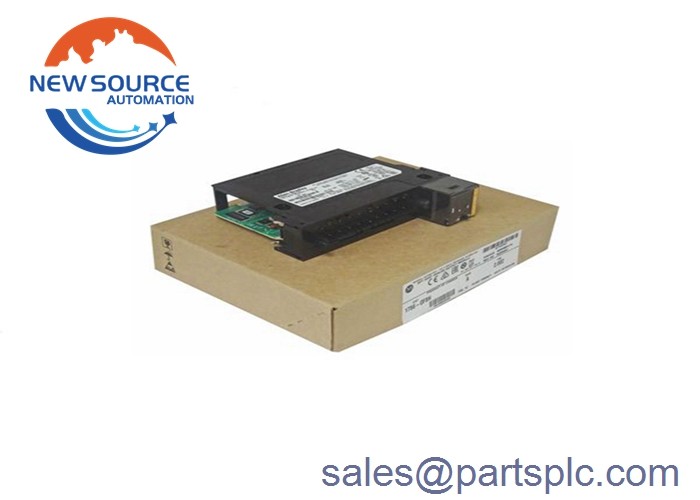

Nowy fabrycznie uszczelniony moduł wyjść analogowych 1756-OF8H SER A ControlLogix HART

1756-OF8H

1756-OF8H to analogowy moduł wyjściowy z platformy kontrolera ControlLogix.konfigurowalne dla sygnałów wyjściowych prądu 0-20 mA i 4-20 mA oraz sygnałów wyjściowych napięcia +/-10VDC1756-OF8H ma rozdzielczość modułu 15-16 bitów we wszystkich zakresach sygnału.metodę konwersji monotonności bez brakujących kodów z formatem danych w trybie całkowitym (po lewej uzasadnione)Moduł ten jest zainstalowany na podwoziu 1756 ControlLogix i zajmuje tylko jeden slot.Może funkcjonować jako lokalny moduł IO i zdalny komponent modułu I / OW celu zakończenia przewodów sygnałowych moduł ten jest wyposażony w wyjmowany blok końcowy (RTB).Zastosowany rozmiar drutu przy użyciu 1756-TBNH wynosi 0.33-2.1 mm2 (22-14 AWG) dla połączenia pojedynczego przewodu i 0.33...1.3 mm2 (22...16 AWG) dla połączenia podwójnego przewodu.Wielkość drutu 3 mm2 (22...16 AWG)1756-OF8H ma napięcie izolacji ciągłej 50V. Moduł izolacji jest między kanałami wyjściowymi do płaszczyzny tylnej tylko.Dodatkowo, czas wykrywania otwartego obwodu modułu jest dostępny dla konfiguracji prądu tylko wówczas, gdy maksymalna ochrona przeciwprężeniu wynosi +/- 24 VDC.

1756-OF8H ControlLogix Voltage/Current Analog Output Module by to moduł analogicznego wyjścia, który ma 8 wyjść napięcia lub prądu z jednym modemem HART na moduł.Ma wybieralny zakres sygnału napięcia/prądu -10.4336-10.4336V i 0-21.2916mA. 1756-OF8H ma ogólną moc wyjściową +/- 10V lub 0-20mA i rozdzielczość sygnału 15-16 bitów dla wszystkich zakresów.Posiada również zasięg prądu 230 mA @ 5.1 VDC i 230 mA @ 24 VDC, całkowita moc płaszczyzny tylnej wynosi 6,54 W. Ma rozpraszanie cieplne 16,78 BTU/h i rozpraszanie mocy 4,92 W.1756-OF8H ma napięcie izolacyjne 50V z podstawową izolacją testowaną w 1500V AC przez 60 między kanałami wyjściowymi a płaszczyzną tylną.

1756-OF8H, w przeciwieństwie do innych modułów I/O analogowych, oferuje wykrywanie otwartego obwodu i ma czas wykrywania obwodu w wartości, która musi być ustawiona poniżej 0,1 mA.Jego obecny czas ustawienia bez HART jest poniżej 23 ms, a poniżej 37 ms z HART, a czas ustawienia napięcia wynosi 8,5 ms do 95% z obciążeniami rezystywnymi.15% (obecny) i jego standardowy interval kalibracji wynosi około 12 miesięcy1756-OF8H ma przesunięcie offsetowe 100 V/°C lub 200nA/°C, a ogólny błąd modułu wynosi 0,15% ( napięcie) lub 0,3% (prąd).i kod temperatury IECTemperatura pracy 1756-OF8H ̇ jest w zakresie od 0 do 60 stopni Celsjusza przy wilgotności względnej nie kondensującej się o 5-95%.




Nasze główne produkty

1 (USA AB) serii produktów: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Produkty Schneider (Francja): 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 Seria produktów General Electric (USA): IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Seria produktów Ovation (USA): 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (USA): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Sprzedaż ABB (Szwecja): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (USA): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

System Invensys Foxboro I / A Series (USA): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Niemcy): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

O naszej drużynie

Nasza firma ma siedzibę w Xiamen, Fujian, Chinach, i współpracuje bezpośrednio z oryginalną fabryką; ma profesjonalny zespół sprzedaży, własny wsparcie techniczne inżyniera,i dobra obsługa posprzedażna; duży zapas, oryginalna jakość produktu i szybka dostawa.

Opakowanie i dostawa

1) 100% nowa i oryginalna pieczęć fabryczna!

2)Gwarancja: 1 rok

3) Opakowanie: oryginalne opakowanie z kartonami.

4)Czas dostawy: DHL,UPS,Fedex Express zwykle trwa 3-10 dni roboczych,zależy od kraju dostawy.W rzadkich przypadkach rygorystyczne odprawy celne sprawią, że czas dostawy będzie nieco dłuższy,Proszę o cierpliwość.

5) Wszystkie towary będą testowane przed wysyłką.
