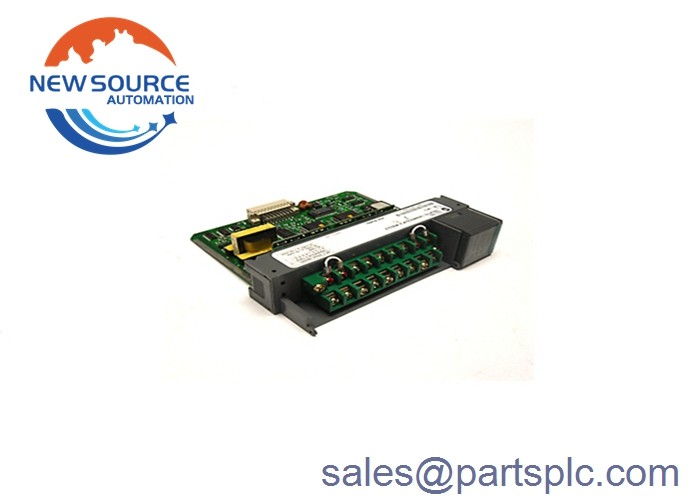

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 Termopara/miliwoltowe wejście analogowe

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorMa cztery (4) kanały wejściowe dla czujników termopary i mV. Ma prąd 110 mA przy 5V DC i 85 mA przy 24V DC oraz ogólną moc rzędu 0.6W.Ma cztery (4) indywidualnie odizolowane kanały wejściowe, które są również odizolowane od płaszczyzny tylnej i wykorzystuje metodę konwersji modulacji Sigma-Delta ADCWykorzystuje on filtr analogowy z filtrem cyfrowym o niskim przepustowości i ma normalny tryb odrzucenia większy niż 60 dB przy częstotliwości 60 Hz między końcówkami.Ma również wspólny tryb odrzucenia większy niż 120 dB między wejściami a podwoziem podwozia z nierównowagą 1kΩ i ma szerokość pasma kanału 8Hz1746-INT4 wymaga kalibracji pola i musi być kalibrowana co najmniej raz w roku.

Zapewnia izolację testowaną przy 1000 V przejściowych lub 150 V prądu przemiennego między kanałem do kanału i kanałem do płaszczyzny tylnej.Ma 5 wskaźników LED, z których 4 wskazują stan każdego kanału i jeden wskazuje stan modułuPosiada wybieranie typów wejścia termoparów B, C, D, E, J, K, N, R, S i T oraz analogiczne wejścia 50-50 mV DC i 100-100 mV DC.Ma impedancję wejściową większą niż 10 Mega Ohm i oferuje wykrycie otwartego obwodu 20nAW najgorszym przypadku czas reakcji etapowej wynosi 600 ms, a moduł ma ogólną dokładność zależną od typu wejścia.Temperatura pracy wynosi od 0 do 60 stopni. Celsjusza (32-140 stopni Fahrenheita) przy wilgotności nie kondensującej 5-95% i posiada certyfikat CE, CSA i UL.

1746-INT4 to czterokanalizowy moduł wejściowy analogowy termopar / mV. Moduł ten jest używany do platformy SLC 500 Programmable Logic Controller (PLC).Moduł ten jest kompatybilny z czujnikami termoparów typu C, D, J, K, T, E, R, S, B i N. Może być również stosowany z sygnałem mV o zasięgu od -100 do 100 mV prądu stałego.

Moduł ten może być stosowany w zastosowaniach o zakresie temperatury od -270 do 1820 stopni Celsjusza.napięcie sygnału mV jest -50 do 50 mV i -100 do 100 mV, które zazwyczaj pochodzi z przetworników sygnałuModuł ten jest zgodny z linearyzacją termoparów IPTS68 standard, NBS MN125 i NBS MN161.0... 70 °C (32...158 °F)Ma użytkownika wybieraną skalę temperatury °C lub °F i 0,1 °C lub 0,1 °F oraz skalę miliwoltową 0,1 mV lub 0,01 mV.
