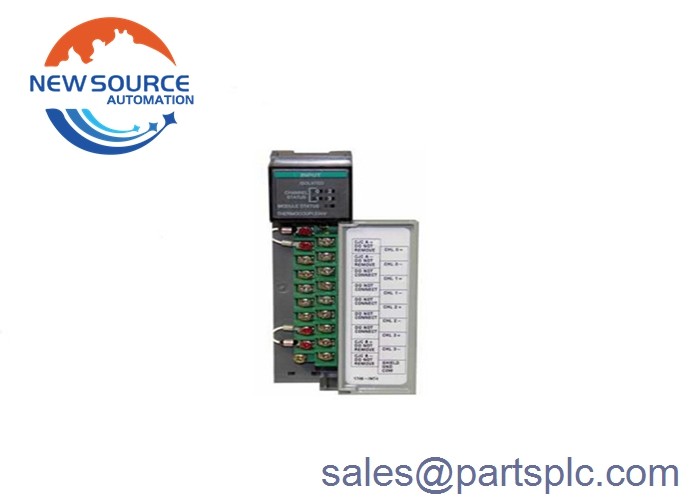

Allen Bradley 1746-INT4 SLC 500 Izolowana termoelement / MV Analog Input Module

1746-INT4

1746-INT4 SLC 500 Wyizolowany termopar/MV Analogiczny moduł wejściowy

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorMa cztery (4) kanały wejściowe dla czujników termopary i mV. Ma prąd 110 mA przy 5V DC i 85 mA przy 24V DC oraz ogólną moc rzędu 0.6W.Ma cztery (4) indywidualnie odizolowane kanały wejściowe, które są również odizolowane od płaszczyzny tylnej i wykorzystuje metodę konwersji modulacji Sigma-Delta ADCWykorzystuje on filtr analogowy z filtrem cyfrowym o niskim przepustowości i ma normalny tryb odrzucenia większy niż 60 dB przy częstotliwości 60 Hz między końcówkami.Ma również wspólny tryb odrzucenia większy niż 120 dB między wejściami a podwoziem podwozia z nierównowagą 1kΩ i ma szerokość pasma kanału 8Hz1746-INT4 wymaga kalibracji pola i musi być kalibrowana co najmniej raz w roku.

Zapewnia izolację testowaną przy 1000 V przejściowych lub 150 V prądu przemiennego między kanałem do kanału i kanałem do płaszczyzny tylnej.Ma 5 wskaźników LED, z których 4 wskazują stan każdego kanału i jeden wskazuje stan modułuPosiada wybieranie typów wejścia termoparów B, C, D, E, J, K, N, R, S i T oraz analogiczne wejścia 50-50 mV DC i 100-100 mV DC.Ma impedancję wejściową większą niż 10 Mega Ohm i oferuje wykrycie otwartego obwodu 20nAW najgorszym przypadku czas reakcji etapowej wynosi 600 ms, a moduł ma ogólną dokładność zależną od typu wejścia.Temperatura pracy wynosi od 0 do 60 stopni. Celsjusza (32-140 stopni Fahrenheita) przy wilgotności nie kondensującej 5-95% i posiada certyfikat CE, CSA i UL.

1746-INT4 to czterokanalizowy moduł wejściowy analogowy termopar / mV. Moduł ten jest używany do platformy SLC 500 Programmable Logic Controller (PLC).Moduł ten jest kompatybilny z czujnikami termoparów typu C, D, J, K, T, E, R, S, B i N. Może być również stosowany z sygnałem mV o zasięgu od -100 do 100 mV prądu stałego.

Moduł ten może być stosowany w zastosowaniach o zakresie temperatury od -270 do 1820 stopni Celsjusza.napięcie sygnału mV jest -50 do 50 mV i -100 do 100 mV, które zazwyczaj pochodzi z przetworników sygnałuModuł ten jest zgodny z linearyzacją termoparów IPTS68 standard, NBS MN125 i NBS MN161.0... 70 °C (32...158 °F)Ma użytkownika wybieraną skalę temperatury °C lub °F i 0,1 °C lub 0,1 °F oraz skalę miliwoltową 0,1 mV lub 0,01 mV.

W celu zapewnienia bezpiecznej pracy moduł jest również wyposażony w urządzenie wykrywające otwarte obwody.Wskazówka temperatury może wyświetlać maksymalną wartość górną i dolną lub wartość Zero (0). This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
